應用
用于測量矩形截面梁在純彎曲下的各截面的彎曲正應力及其應變分布規律

產品描述
純彎曲梁實驗臺(以下簡稱實驗臺)是我公司為配合高校材料力學實驗而研制的一種教學實驗裝置,與靜態應變儀組合使用可完成測定鋁合金梁的彎曲正應力及其分布規律的實驗。

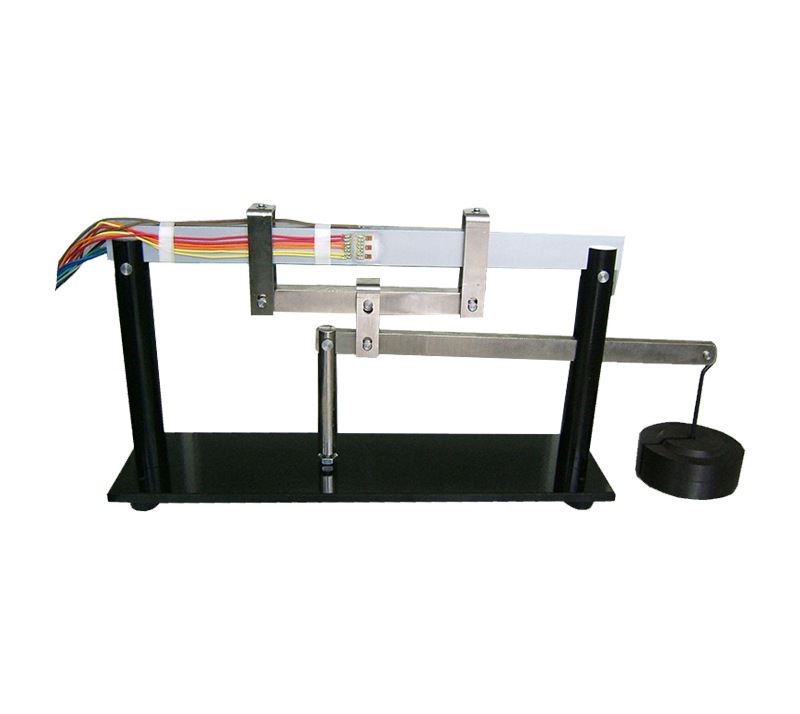

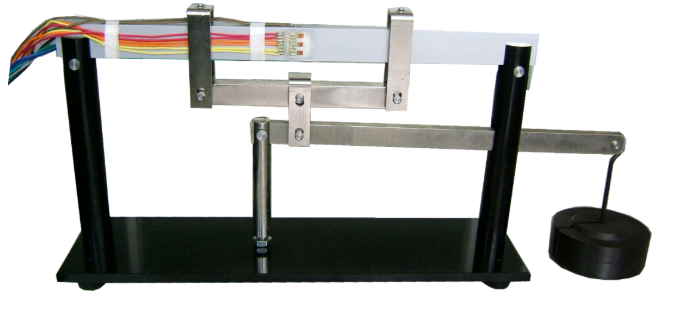

該實驗臺結構簡潔、緊湊,總質量約7.5Kg(不包括砝碼)。采用杠桿機構和浮動吊架作為加載力值的傳遞媒介,保證加載力值的準確性。砝碼總重是50N,杠桿比是1∶10,應變梁得到的加載力是500N。其外形結構簡圖如下所示(長×寬×高:590×120×261mm):
